部分相關案例
省份 |
公司名稱 |
采購產品 |
行業 |
寧夏 |
國家電投集團寧夏能源鋁業中衛熱電有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
電力、熱力生產和供應業 |
寧夏 |
寧夏宇光能源實業有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
石油、煤炭及其他燃料加工業 |
寧夏 |
中衛華御化工有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
化學原料和化學制品制造業 |
寧夏 |
寧夏鋼鐵集團能耗在線監測系統項目 |
能耗在線監測系統 |
黑色金屬冶煉和壓延加工業 |
寧夏 |
寧夏鋼鐵集團能耗在線監測系統項目 |
能耗在線監測系統 |
電力、熱力生產和供應業 |
政策背景
按照《國家發展改革委質檢總局關于印發重點用能單位能耗在線監測系統推廣建設工作方案的通知》(發改環資〔2017〕1711 號)規范和指導重點用能單位能耗在線監測系統建設,按照統一標準、互聯互通、信息共享的建設原則要求,以及國家發展改革委辦公廳、市場監管總局辦公廳《關于加快推進重點用能單位能耗在線監測系統建設的通知》(發改辦環資[2019]424號)要求,國能寧煤公司建設接入端系統在10月底將全部能源消費數據(煤炭、 電力、天然氣、熱力等)準確、完整、及時接入寧夏自治區平臺,并實現數據每日上傳。參照國家能耗在線監測技術規范,在建設目標時間節點前,將數據傳輸至自治區平臺,并確保信息安全。
一、項目檔案
項目名稱:寧夏煤業能耗在線監測系統項目案例
所屬行業:煤礦行業
項目采購相關設備:能耗在線監測系統1套、輔材1批
二、項目簡介
1、項目介紹:
寧夏煤業有限責任公司主要能源種類為:電力、煤炭、蒸汽、天然氣。電力為外購電,是從電網購買電量;煤炭為外供能源,為集團各煤礦產出能源;蒸汽和天然氣為外購能源,作為煤礦生產作業過程中消耗使用。
2、能源管理現狀:
電力:
電力點位采集到二級,15個煤礦的各總進線的電能數據作為15個二級監測數據,15個二級數據求和作為一級數據上傳,各煤礦的電能消耗數據已經接入至電力需求側系統,可以通過系統對接或者加裝通訊管理機與底層電表通訊采集等二種方式進行電能數據的采集。
煤炭:
煤炭的外供數據通過地磅或汽車衡進行計量,且計量數據已經接入至廠區配備的ZING系統之中。
三、能源管理系統解決方案
1.數據接入:
依據《重點用能單位能耗在線監測系統技術規范第6部分端設備技術規范(試行)》,T@Energy-AIO端設備支持Modbus RTU/TCP、OPC和Web Server協議等主流工業現場通信協議。
數據的采集說明:
1、電力
電力數據的采集有兩種方式,第一種方式通過能耗監測系統與電力需求側系統對接獲取電力數據;第二種方式為在15個煤礦配電室各布置一臺型號為KPM202-4的通訊管理機采集各煤礦總進線的電能數據進行采集上傳。
2、煤炭
煤炭數據通過能耗系統與廠區ZING系統對接來獲取煤炭數據,甲方負責協調系統廠家提供接口,我方開發對應接口采集程序進行數據采集上傳。
端設備支持SQL、OPC、MODBUS、DL/T 645、CJ/T188協議,能耗在線監測端設備對采集到的數據進行匯總,驗證、篩選、整理打包后,采用“CA認證+HTTPS協議+VPN專線”方式多重加密將數據傳輸至省級平臺。

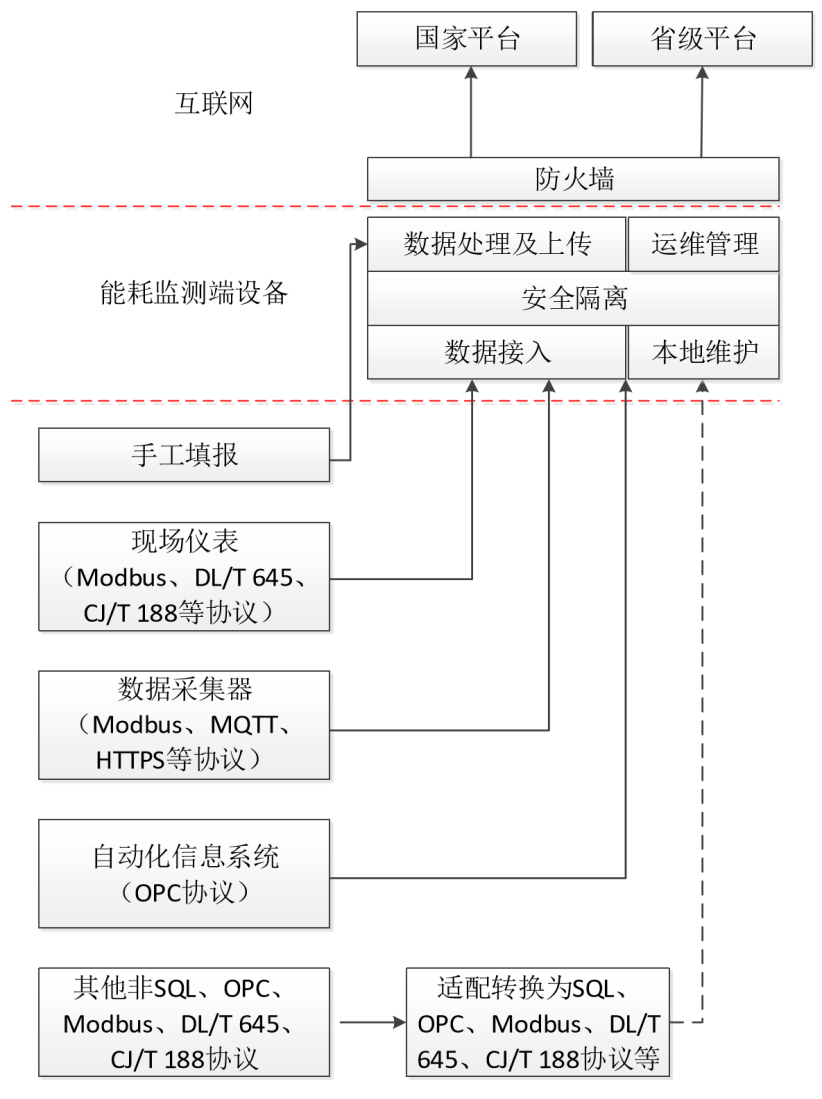

2.能耗在線監測系統架構圖:
