前言

    由于醫院本身的獨特性，區域眾多，用電設備、敏感設備的類型復雜，對于用戶的體驗度要求相比于其他公建類項目更高。因此，醫院能源管理系統方案的建設遵循的標準和準則，相比其他項目而言也更高。



    醫院能源管理系統建設方案標準與準則如下：

   l 關于加強國家機關辦公建筑大型公共建筑節能管理工作的實施意見
   l 醫院建筑能耗監管系統建設技術導則
   l 醫院建筑能耗監管系統運行管理技術導則
   l 國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據采集技術導則
   l 國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據傳輸技術導則
   l 國家機關辦公建筑和大型公共建筑樓宇分項計量設計安裝技術導則
   l 國家機關辦公建筑和大型公共建筑數據中心建設與維護技術導則
   l 國家機關辦公建筑和大型公共建筑能耗監測系統建設、驗收與運行管理規范
   l 國家機關辦公建筑和大型公共建筑能耗監測系統軟件開發指導說明書
   l 國家機關辦公建筑和大型公共建筑能耗監測系統省、市級數據中心數據庫結構文檔
   l 國家機關辦公建筑和大型公共建筑能耗監測系統數據上報規范
   l 國家機關辦公建筑和大型公共建筑能耗監測系統數據上傳XML格式文檔
   l GBT25000.51-2010軟件工程 軟件產品 質量要求與評價(SQuaRE)商業現貨(COTS)軟件產品的質量要求和測試細則
   l DGJ32/TJ111-2010公共建筑能耗監測系統技術規程
   l JGJ/T154-2007民用建筑能耗數據采集標準
   l DL/T645-2007 多功能電表通信規約
   l DL/T614-2007 多功能電能表儀表工程
   l DL/T448-2000 電能計量裝置技術管理規程
   l DL/T5137-2001 電測量及電能計量裝置設計技術規程
   l DL/T825-2002 電能計量裝置安裝接線規則
   l CJ/T 188-2004 戶用計量儀表數據傳輸技術條件
   l GB50093-2002自動化儀表工程施工及驗收規范
   l GB50054-95 低壓配電設計規范
   l JGJ/16-2008民用建筑電氣設計規范
   l DL/T549-1994 電能計量柜基本試驗方法
   l GB/T16934-1997 電能計量柜
   l GB/50168-2006電氣裝置安裝工程電纜線路施工及驗收規范
   l GB50303-2011 建筑電氣施工質量驗收規范

醫院能源管理系統的設計原則

    醫院能源管理系統采用多項工程實踐檢驗的成熟技術，切合本項目的建設目標和管理模式，在考慮整體特色的同時體現現代化水準。系統的設計符合國家或行業的相關標準規范，達到易于維護、操作簡便的目的。

    可擴展性原則：為便于醫院“節能型園區”建設和發展的需要，系統具有良好的可擴展性，即在保持系統現有的軟硬件不變的前提下，也可任意改變系統規模（無論是擴大或縮?。?。系統預留了多個底層數據通訊接口和界面模塊擴展接口，便于功能升級和系統擴容。

    可維護性原則：系統提供了診斷工具對系統的運行狀態進行監視和診斷，方便維護。模塊化應用：為提高系統的穩定性和可維護性，系統各組件之間通過統一的系統平臺接口進行信息交互，系統的局部改動將不會影響整體，可隨時對原功能組件進行功能性或范圍性升級擴展以滿足工作的需要。采用國際通用的系統集成標準，支持多種規約和通信手段，適應網絡技術的發展，可支持多種數據采集方式，接收不同來源的數據。系統運行高效、可靠、穩定，具有較強的容錯能力和良好的恢復能力，采用國際先進的計算機軟硬件技術以及成熟可靠的系統框架，對于安裝的服務器、終端設備、網絡設備、控制設備與布線系統等，能適應嚴格的工作環境。在系統部署相關的安全措施，以有效確保系統各個層級（包括系統、網絡、應用、與工藝配套等）安全。

    開放性原則：系統對二次開發提供了完備的支持，包括

    1）基于EXCEL進行報表開發；
    2）基于現有的產品平臺進行二次開發；
    3）能夠實現對主流ERP系統的數據支撐等。

    備份與恢復策略原則：數據備份以不影響業務系統正常運作為前提，在業務系統遭受非法入侵、介質損壞、人為誤操作等原因引起的數據丟失后，備份系統能夠提供快速的數據恢復手段，包括操作系統、程序代碼、數據庫、各種格式的數據文件以及各種文檔等。

    經濟性原則：在滿足功能需求的前提下提高經濟性，充分考慮降低初期建設投資、運行費用和維護費用。

醫院能源管理系統建設目標

    本項目將設計和建設一套完整的醫院能源管理系統，該系統針對醫院特點，主要對醫院電力能耗數據進行實時采集、集中監測和統計分析，數據化、圖形化展示不同醫療功能建筑、特殊區域、重點醫療設備等的分類分項用能情況，有效指導醫院能源管理，同時為醫院耗電情況診斷、節能改造等提供依據。



主要建設目標如下：

    1) 醫院建筑能耗數據采集

    通過對醫院現有能耗采集裝置的調查，結合國家對建筑能耗進行分項計量安裝的要求，進行物理上的計量裝置和數據采集裝置的施工安裝和邏輯上的軟件開發，實現分類分項數據采集及存儲。

    2) 醫院建筑能耗數據分析

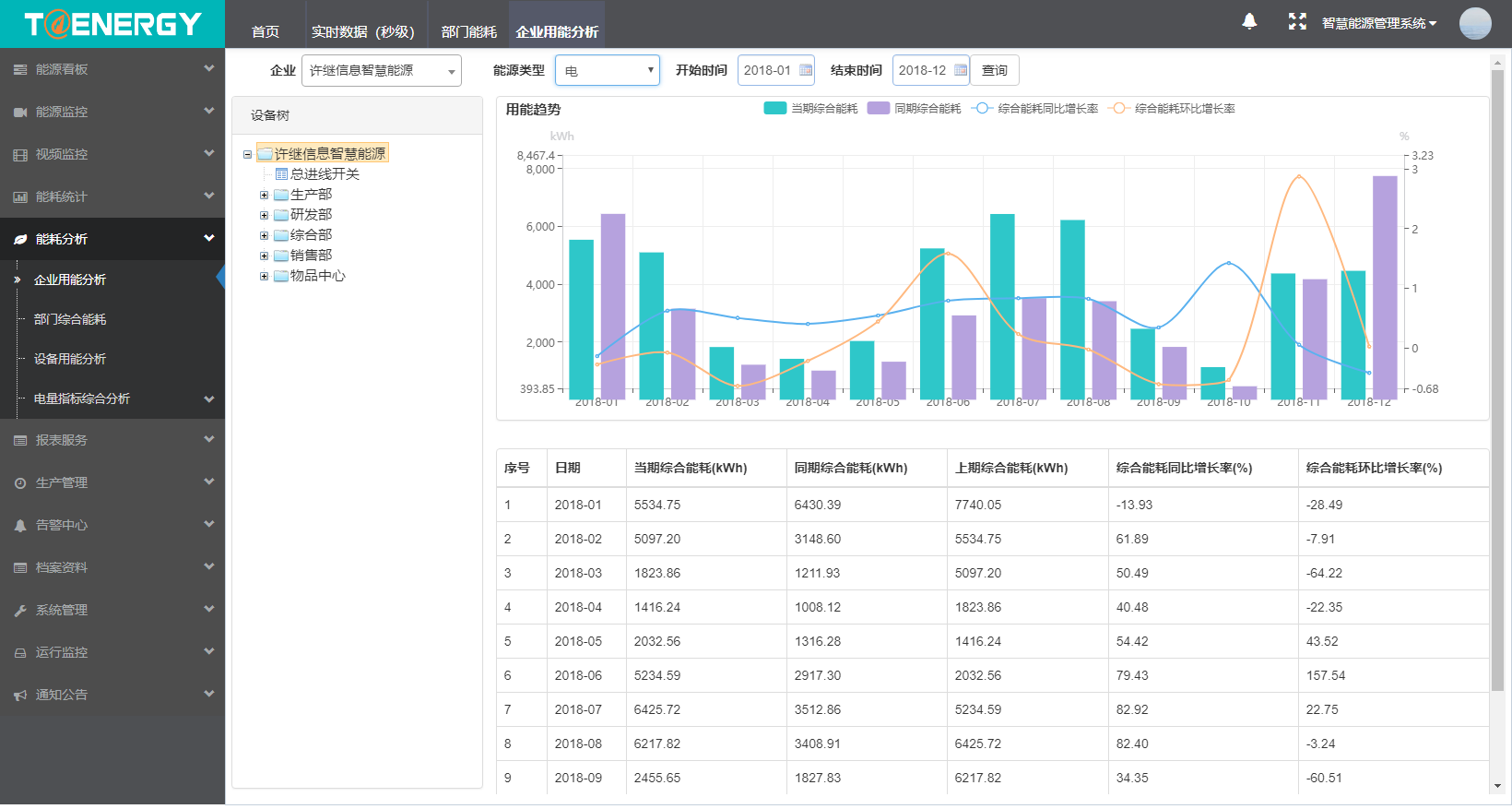

    對醫院建筑能耗數據進行統計、處理和分析，數據化、圖形化展示不同醫療功能建筑、特殊區域、重點醫療設備等的分類分項用能情況，為醫院能耗的控制管理提供詳實的數據依據。

     3) 醫院建筑能耗數據上報

    根據要求，將醫院建筑能耗數據的分析結果進行打包處理、上傳至上一級數據中心。
